气动塑料隔膜阀
气动塑料隔膜阀
公称通径：DN15~200
工作温度：-14℃～+140℃
控制压力：4-6bar(控制方式1)，3-4bar(控制方式2和3)
隔膜林料：RPP或PVDF注塑件
特点
1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度
-14℃～+140℃。
2、过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
4、采用了螺杆升降结构，启闭力矩大，平稳性好。
主要零件材料
NO. | 名称Name | 材质Material |
1 | 阀体 Body | UPVC |
2 | 阀盖 Bonnet | UPVC |
3 | 隔膜 Diaphragm | EPDM+F46 |
4 | 阀瓣 Disc | UPVC |
5 | 气缸 Cylinder | 铝合金 Aluminum alloy |
6 | 活塞 Piston | 铝合金 Aluminum alloy |
7 | 阀杆 Stem | 不锈钢304/45# Stainless steel 304/45 # |
8 | 连接方式 Way of connection | 法兰 Flange |

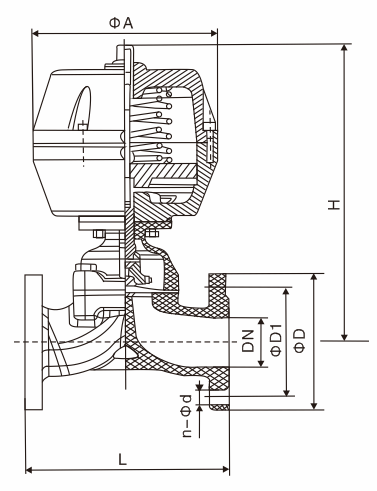

主要外形连接尺寸
DN | L | D | D1 | n | Φd | A | H | 阀门重量(Kg) Valve weight | |||
HG | JIS | DIN | ANSI | ||||||||
15 | 125 | 95 | 65 | 70 | 65 | 60 | 4 | 14 | 110 | 215 | 2 |
20 | 135 | 105 | 75 | 75 | 75 | 70 | 4 | 14 | 110 | 220 | 2.3 |
25 | 145 | 115 | 85 | 90 | 85 | 80 | 4 | 14 | 110 | 225 | 2.5 |
32 | 150 | 135 | 100 | - | - | - | 4 | 18 | 140 | 240 | 3 |
40 | 180 | 145 | 110 | 105 | 110 | 100 | 4 | 18 | 170 | 285 | 5 |
50 | 210 | 160 | 125 | 120 | 125 | 120 | 4 | 18 | 170 | 307 | 8 |
65 | 250 | 180 | 145 | 140 | 145 | 140 | 4 | 18 | 200 | 327 | 13 |
80 | 300 | 195 | 160 | 150 | 160 | 152 | 8 | 18 | 230 | 390 | 16 |
100 | 350 | 215 | 180 | 175 | 180 | 190 | 8 | 18 | 260 | 470 | 24 |
125 | 400 | 245 | 210 | 210 | 210 | 216 | 8 | 18 | 310 | 637 | 30 |
150 | 480 | 280 | 240 | 240 | 240 | 240 | 8 | 23 | 370 | - | - |
200 | 570 | 335 | 295 | 290 | 295 | 298 | 8 | 23 | 490 | - | - |
