扇形蝶阀
扇形蝶阀
公称通径：DN50~150
管道压力：Max 1.6MPa(232psi)
控制压力：0.3-0.8MPa(43.5-116psi)
适用介质：EPDM适用于热水和蒸汽，不适用于油脂类、燃料等。
介质温度：-10℃~+130℃
阀体材料：HT250
密封材料：EPDM
蝶板材料：CF8
控制形式：双作用

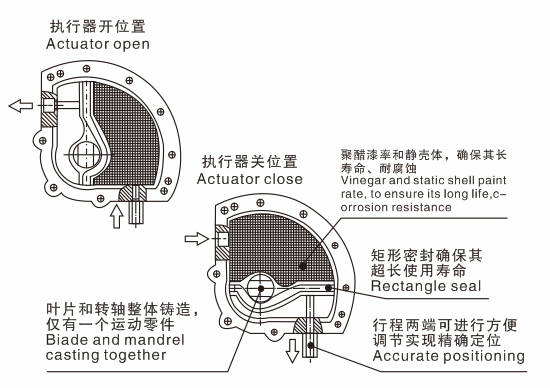

工作原理
管道压力 Fluid Pressure | Max 1.6MPa(232psi) |  |
控制压力 Control Pressure | 0.3-0.8MPa(43.5-116psi) | |
适用介质 Applicable Fluid | EPDM适用于热水和蒸汽，不适用于油脂类、燃料等。 EPDM-Suitable for steam and hot water unsuitable for oils, greases, fuels etc. | |
介质温度 Fluid Temperature | -10℃~+130℃ | |
阀体材料 Body Material | HT250 | |
密封材料 Seals Material | EPDM | |
蝶板材料 Disc Material | CF8 | |
控制形式 Control Type | 双作用 Double acting |

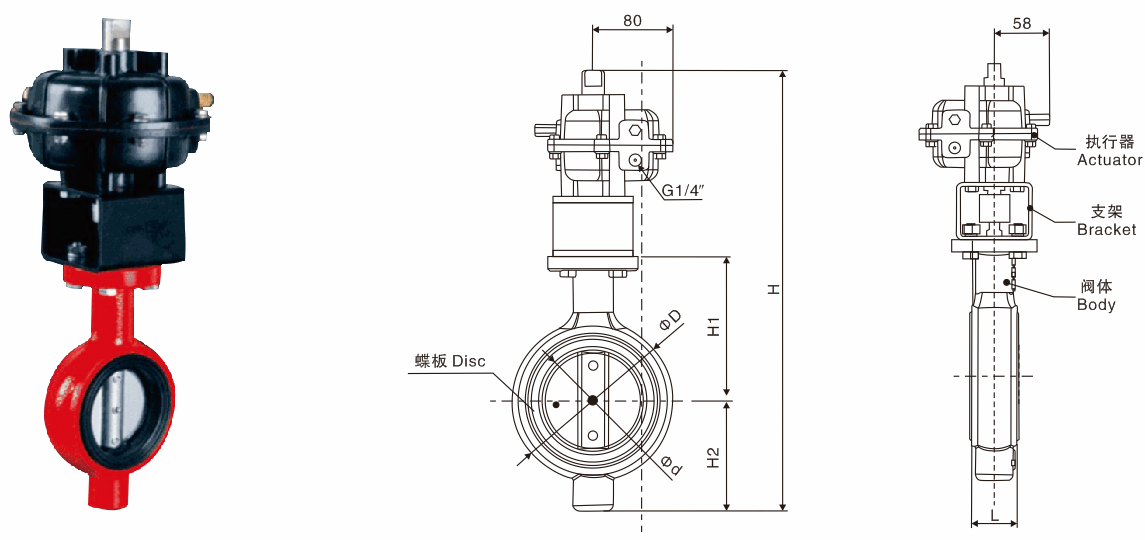

主要外形连接尺寸
型号 Model | 规格 Specifications D | 执行器Actuator mm | L | A | H | E | H5-L | K5-L | K5-ΦD | F5-L |
DN10 | 3/8" | Φ50 | 68 | 165 | 120 | 64 | - | 120 | 50.5 | - |
DN15 | 1/2" | Φ50 | 85 | 172 | 137 | 64 | 120 | 120 | 50.5 | 120 |
DN20 | 3/4" | Φ50 | 95 | 178 | 145 | 64 | 130 | 140 | 50.5 | 130 |
DN25 | 1" | Φ50 | 100 | 210 | 165 | 64 | 140 | 160 | 50.5 | 140 |
DN32 | 1-1/4" | Φ63 | 118 | 220 | 180 | 80 | 150 | 175 | 50.5 | 150 |
DN40 | 1-1/2" | Φ63 | 125 | 228 | 190 | 80 | 180 | 190 | 64.0 | 180 |
DN50 | 2" | Φ80 | 145 | 268 | 245 | 100 | 195 | 210 | 77.5 | 195 |
DN65 | 2-1/2" | Φ80 | 185 | 282 | 300 | 100 | 230 | 225 | 77.5 | 230 |
DN80 | 3" | Φ100 | 210 | 368 | 340 | 126 | 250 | 255 | 91.0 | 250 |
DN100 | 4" | Φ125 | 235 | 420 | 395 | 156 | 280 | 280 | 119 | 280 |
