气动紧急切断阀

产品中心 > 气控阀系列 > 气动紧急切断阀
    • 1

气动紧急切断阀

产品型号：ZMQ
公称通径：DN15~200
公称压力PN（MPa）：1.0、1.6、4.0、6.4
信号压力（KPa）：ZMQ0或250/ZSQ 0 或400～ 600
分享到：

技术参数

公称通径 Nominal diameter DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数 KV

Rated flow coefficient

单座、双座

Single seat, double seat

5

7

11

20

30

48

75

120

190

300

480

760

套筒 Sleeve


11

20

30

48

75

120

190

300

480

760

公称压力 Nominal pressure PN（MPa）

1.0、1.6、4.0、6.4

额定行程 Rated stroke（mm）

8

12

20

25

40

50

有效面积 Effective area

（cm2 ）

ZMQ 型 Type

100

200

400

600

1000

ZSQ 型 Type

100

125

160

250

允许泄漏量

Allowable leakage

硬密封 Hard seal 1/h

一般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量

General: 10-4  X valve rated capacity; Strict type: single, double seat: 1.2 x10-7, sleeve 5x10-6  X valve rated capacity

软密封 Soft seal

VI 级 Grade VI





允许压差（MPa） Allowable differential pressure

ZMQ P N 正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N 反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公称压力 Nominal pressure

信号压力（KPa）

Signal pressure

ZMQ

0 或(Or )250

ZSQ

0 或 (Or ) 400～ 600


(1)ZMQ气动薄膜切断阀性能指标贯彻GB/T4213-92；(2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；(3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差。

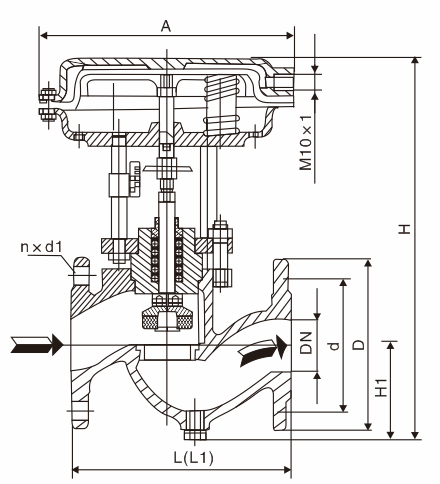

主要外形连接尺寸

公称通径 (DN)

Nominal diameter

15

20

25

32

40

50

65

80

100

125

150

200

A

Φ196

Φ232

Φ308

394

Φ498



L

PN64

150

150

160

180

200

230

290

310

350

400

480

600

PN16、40

206

206

210

230

251

286

311

337

394

450

508

650



L1

PN16、40


150

160

180

200

230

290

310

350

400

480

600

PN64


206

210

230

251

286

311

337

394

450

508

650

H

285

268

270

280

280

285

365

380

385

645

745

790

重量 Weight（kg）

10

10

12

15

18

23

35

45

60

75

90

120

上一个： 气动软密封蝶阀
下一个： 扇形蝶阀
