气动刀闸阀

公称通径：DN150~1000 mm
适用温度：橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
阀体材质：碳钢，不锈钢304， 316， 316L
适用介质：纸浆、污水、煤气等
执行标准：JB/T8691-1998,JB/T15188.2-94,GB/T9113.1-2000 JB/T79-94,GB/T13927-92

分享到：

产品详细

执行标准

设计规范 Design specification	结构长度 Structural length	连接法兰 Connecting flange	试验与检验 Test and inspection
JB/T8691-1998	JB/T15188.2-94	GB/T9113.1-2000 JB/T79-94	GB/T13927-92

主要零件材料

阀体、上盖 Body and cover	碳钢、不锈钢 Carbon steel, stainless steel
闸板 Ram	不锈钢 Stainless steel
阀杆 Stem	不锈钢 Stainless steel
密封圈 Sealing ring	橡胶、四氟、不锈钢、硬质合金Rubber, teflon, stainless steel, hard alloy

性能规范

公称压力

Nominal pressure

壳体试验

Shell test

1.5XPN

密封试验

Sealing test

1.1XPN

工作温度

Working temperature

橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 80 ℃ or less

four fluorine rubber seal 180 ℃ or less hard seal 425 ℃ or less

适用介质

Applicable medium

纸浆、污水、煤气等 Pulp, sewage, gas, etc

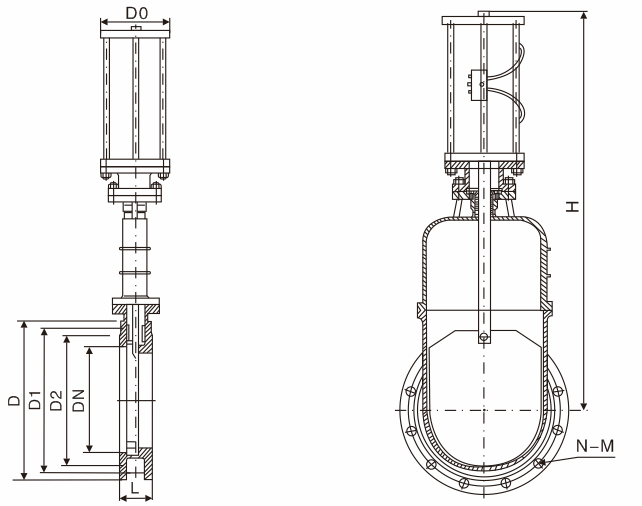

主要外形连接尺寸

PN(MPa)	DN(mm)	L	D	D1	D2	H	N-M	D0
PN(MPa)	150	70	280	240	210	730	8-M20	280
1.0	200	80	335	295	265	910	8-M20	360
	250	85	390	350	320	1050	12-M20	360
	300	100	440	400	368	1265	12-M20	400
	350	100	500	460	428	1470	16-M20	400
	400	110	565	515	482	1630	16-M22	400
	450	120	615	565	532	1810	20-M22	530
	500	130	670	620	585	1970	20-M22	530
	600	140	780	725	685	2290	20-M27	600
	700	165	895	840	800	2560	24-M27	600
	800	190	1010	950	905	2990	24-M30	680
	900	200	1110	1050	1005	3200	28-M30	680
	1000	-	1230	1160	1112	3800	28-M33	-
