气动法兰闸阀
气动法兰闸阀
公称通径：DN50~800 mm
公称压力：PN1.6、2.5、4.0、6.4、10.0MPa
适用温度：-29℃～550℃
链接方式：法兰式
控制方式：气动控制（气源驱动）
阀体材质：铸钢，不锈钢304， 316， 316L
主要性能参数
公称通径 Nominal diameter | DN50~800 mm |
公称压力 Nominal pressure | PN1.6、2.5、4.0、6.4、10.0MPa |
连接方式 Connection mode | 法兰式 Flange type |
控制方式 Control mode | 气动控制（气源驱动）Pneumatic control (air source driven) |
温度范围 Temperature range | -29℃～550℃ |
供气压力 Air supply pressure | 双作用：2-8bar/单作用 4-8bar Double action: 2-8bar/ single action: 4-8bar |
阀体材质 Body material | 铸钢，不锈钢304， 316， 316L Cast steel, stainless steel 304,316,316 L |
手动功能 Manual function | 可配手轮 Can match the handwheel |

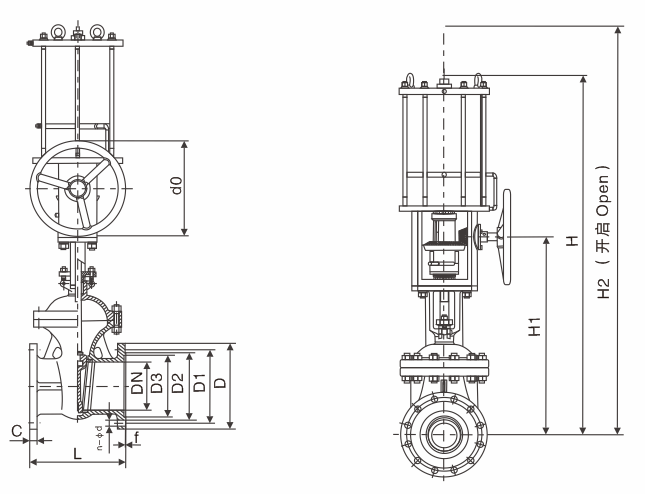

主要外形连接尺寸
DN(mm) | 外形尺寸 Overall dimensions | 连接尺寸 Connection size | |||||||||
L | H | H1 | H2 | Φd0 | D | D1 | D2 | C | f | n-Φd | |
50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-18 |
80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-18 |
100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-18 |
150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 24 | 3 | 8-22 |
200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-22 |
250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-26 |
300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-26 |
350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-26 |
400 | 600 | 2330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-30 |
450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-30 |
500 | 700 | 2750 | 1660 | 3250 | 550 | 715 | 650 | 609 | 36 | 4 | 20-33 |
600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-36 |
700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-36 |
800 | 1000 | - | - | - | - | 1025 | 950 | 901 | 42 | 5 | 24-39 |
