气动PVC球阀

公称通径：DN15-DN100(1/2"-4")
公称压力：10.0MPa
材质：PVC、CPVC、 PPG/FRPP、PPH
适用标准：GB、DIN 、ANS|、JIS，台湾地区(Taiwan area) CNS、PT、NPT

分享到：

特点
1、超低扭矩，美观、高强度、耐腐蚀，长寿命
2、全流量，PTFE球密封，低扭矩
3、可使用手柄调节阀座松紧
4、松开由令，中部仍是完整阀门，可更换
5、提供附带平台预埋铜质螺母产品
6、方便加装自动执行器

主要性能参数

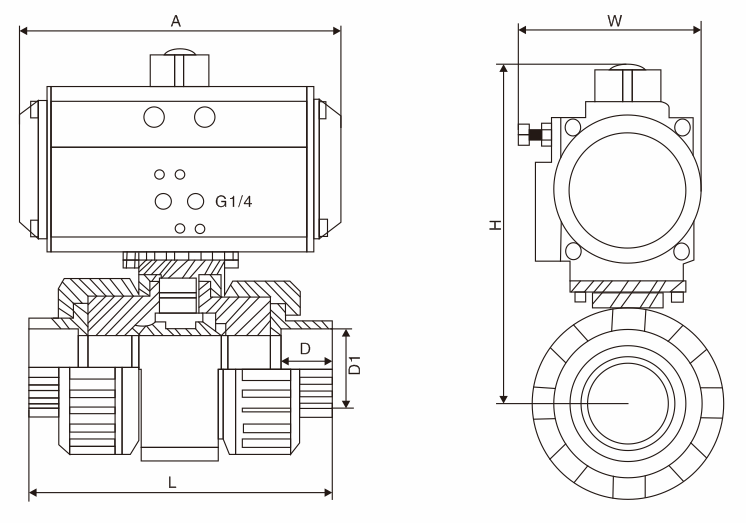

主要外形连接尺寸

DN(mm)	规格尺寸代号压力:1.6MPa 单位:mm Specification size code pressure: 1.6MPa unit :mm
DN(mm)	A	L	H	W	D1	D
15	110	112	105	46	20.25	31
20	110	132	113	70	25.25	37
25	122	144	125	70	32.25	44
32	147	167	144	76.5	40.25	54
40	147	172	155	76.5	50.25	65
50	168	206	181	88	63.25	79
65	184	273	210	100	75.25	92
80	204	303	239	108	90.35	108
100	262	333	261	113.5	110.35	146
