产品概述
D681X型气动快装蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
主要性能参数
公称通径 Nominal diameter | DN(mm) | 19~219 | ||
公称压力 Nominal pressure | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 Test pressure | 强度试验 Strength test | 0.9 | 1.5 | 2.4 |
密封试验 Sealing test | 0.66 | 1.1 | 1.76 | |
气密封试验 Gas seal test | 0.6 | 0.6 | 0.6 | |
适用介质 Applicable medium | 空气、水、蒸气、油品等 Air, water, steam, oil, etc | |||
驱动形式 Drive form | 手动、蜗杆蜗轮传动、气传动、电传动 Manual, worm and worm gear drive, air drive, electric drive | |||
连接方式 Connection mode | 快装式、卡箍式、外螺纹、焊接式等 Quick - loading type, clamp type, external thread, welding type, etc |

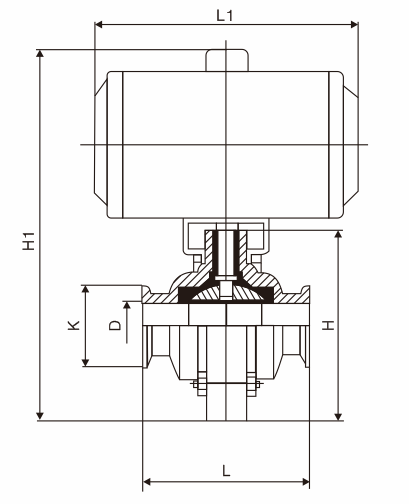

主要外形连接尺寸
规格Φ Specifications | L1 | H1 | K | D | H | L | Kg | 执行器规格 Actuator specification |
19 | 147 | 210 | 50.5 | 16 | 105 | 66 | 2.8 | AT52 |
25 | 147 | 210 | 50.5 | 22 | 105 | 66 | 2.7 | AT52 |
32 | 147 | 210 | 50.5 | 29 | 105 | 66 | 2.6 | AT52 |
38 | 147 | 210 | 50.5 | 35 | 105 | 70 | 2.7 | AT52 |
45 | 147 | 215 | 64 | 42 | 120 | 70 | 2.8 | AT52 |
51 | 147 | 225 | 64 | 48 | 130 | 76 | 3.0 | AT52 |
57 | 168 | 250 | 77 | 53 | 135 | 76 | 4.0 | AT63 |
63 | 168 | 260 | 77 | 59 | 145 | 76 | 4.1 | AT63 |
76 | 168 | 270 | 91 | 72 | 155 | 80 | 4.4 | AT63 |
89 | 168 | 285 | 106 | 85 | 170 | 84 | 5.1 | AT63 |
102 | 183 | 310 | 119 | 98 | 185 | 85 | 6.1 | AT75 |
133 | 205 | 350 | 145 | 127 | 215 | 122 | 9.0 | AT83 |
159 | 260 | 385 | 183 | 153 | 245 | 123 | 12.2 | AT92 |
219 | 265 | 460 | 233 | 213 | 310 | 134 | 17.7 | AT105 |
