气动通风蝶阀

公称压力PN( Mpa) Nominal pressure

0.05

0.25

0.6

公称压力PS( Mpa)

Nominal pressure

强度试验 Strength test

0.075

0.375

0.9

密封试验 Seal test

≤15%泄漏量 (Leakage)

材料 Material 材料代号 Material code

C

P

R

主要零件

Main parts

阀 体 Body

WCB

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

蝶板 Butterfly plate

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

阀杆 Valve stem

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈 Sealing ring

WCB

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

填料 Packing

氟塑料、柔性石墨 Fluoroplastic, flexible graphite

适用工况

Applicable condition

适用介质 Applicable medium

煤气、含尘气体、烟道气等 Gas, dust gas, flue gas, etc

适用温度 Suitable temperature

-29℃~425℃

-40℃~200℃

执行器 Actuator

型号 Model

GT或AW系列 GT or AW series

气源压力 Air pressure

0.3-0.7MPa

执行标准 Execution standard

设计制造

Design and

manufacture

结构长度

Structural length

法兰尺寸

Flange size

压力温度

Pressure

temperature

试验检验

Test test

GBT/12238

GBT/12221

GB9113

GB9131

GB13927

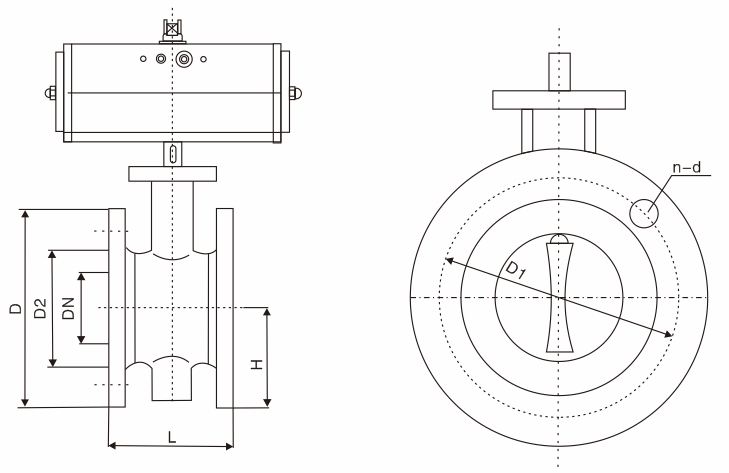

L

H

0.05MPa和0.25MPa

D

D1

D2

n-d

D

D1

D2

n-d

50

108

70

140

110

88

4-18

140

110

88

4-14

GTD-52

65

112

80

160

130

108

4-18

160

130

108

4-14

GTD-52

80

114

95

190

150

124

4-18

190

150

124

4-18

GTD-63

100

127

105

210

170

144

4-18

210

170

144

4-18

GTD-63

125

140

120

240

200

174

8-18

240

200

174

8-18

GTD-83

150

140

132

265

225

199

8-18

265

225

199

8-18

GTD-83

200

152

160

320

280

254

8-18

320

280

254

8-18

GTD-110

250

165

187

375

335

309

12-18

375

335

309

12-18

GTD-110

300

178

220

440

395

363

12-22

440

395

363

12-22

GTD-127

350

190

245

490

445

413

12-22

490

445

413

12-22

GTD-127

400

216

270

540

495

463

16-22

540

495

463

16-22

GTD-160

450

222

297

595

550

518

16-22

595

550

518

16-22

GTD-160

500

229

322

645

600

568

20-22

645

600

568

20-22

GTD-160

600

267

377

755

705

667

20-26

755

705

667

20-26

GTD-190

700

292

430

860

810

772

24-26

860

810

772

24-26

GTD-190

800

318

487

975

920

878

24-30

975

920

878

24-30

AW17
