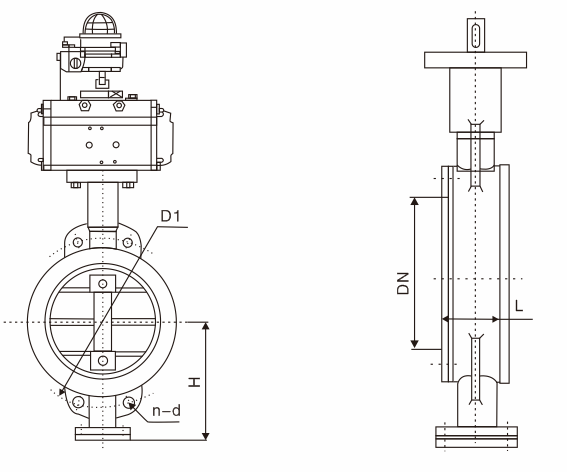

气动硬密封蝶阀

公称压力PN( Mpa) Nominal pressure

1.0

1.6

2.5

公称压力PS( Mpa)

Nominal pressure

强度试验 Strength test

1.5

2.4

3.75

密封试验 Seal test

1.1

1.76

2.75

材料 Material 材料代号 Material code

C

P

R

主要零件 Main parts

阀体 Body

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球体 Sphere

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆 Valve stem

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈 Sealing ring

不锈钢 Stainless steel

填料 Packing

聚四氟乙烯 Teflon 柔性石墨 Flexible graphite

适用工况

Applicable condition

适用介质 Applicable medium

水、蒸汽、油品 Water,steam,oil

硝酸类 Nitric acids

醋酸类 Acetic acid

适用温度 Suitable temperature

-40℃～200℃

执行器 Actuator

型号 Model

GT或AW系列等 GT or AW series, etc

气源压力 Air pressure

0.3-0.7MPa

执行标准 Execution standard

设计制造

Design and

manufacture

结构长度

Structural length

法兰尺寸

Flange size

压力温度

Pressure

temperature

试验检验

Test test

GBT/12238

GB12221

GB9113

GB9131

GB13927
