D7系列手动隔膜阀
D7系列手动隔膜阀
公称通径：DN10~80
驱动方式：手动，带有闭合限位装置
最大工作压力：10bar(隔膜为乙丙橡胶或氟化橡胶)6bar(隔膜为聚四氟乙烯)
最大工作温度：150℃(根据使用条件)
隔膜材料：乙丙橡胶、氟化橡胶、聚四氟乙烯
阀体材料：不锈钢1.4435=316L
接口方式：快装接口见下表。
其他接口方式：焊接、法兰、螺纹
制造标准：GB、DIN、|SO、SMS
驱动方式：手动，带有闭合限位装置
最大工作压力：10bar(隔膜为乙丙橡胶或氟化橡胶)6bar(隔膜为聚四氟乙烯)
最大工作温度：150℃(根据使用条件)
隔膜材料：乙丙橡胶、氟化橡胶、聚四氟乙烯
阀体材料：不锈钢1.4435=316L
接口方式：快装接口见下表。
其他接口方式：焊接、法兰、螺纹
制造标准：GB、DIN、|SO、SMS
分享到：
技术参数
隔膜尺寸 Diaphragm size(AXB) |
25x25 |
37x33 |
54x45 |
70x65 83x78 |
阀体尺寸 Body Size (DN) | DN8-DN10 | DN15 | DN20-32 | DN40 DN50 |
工作压力 Working Pressure(EPDM) | Max.6bar | Max.6ar | Max.6ar | Max.6ar |
工作压力 Working Pressure(PTFE) | Max.6bar | Max.6ar | Max.6ar | Max.6ar |
工作温度 Working Temp(EPDM) | Max.130℃ | Max.130℃ | Max.130℃ | Max.130℃ |
工作温度 Working Temp(PTFE) | Max.150℃ | Max.150℃ | Max.150℃ | Max.150℃ |

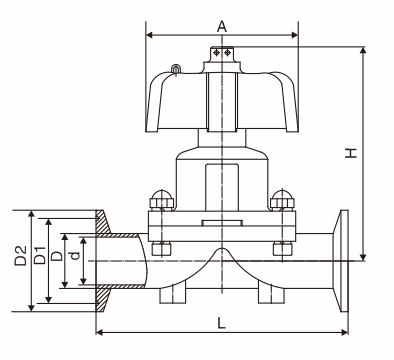

主要外形连接尺寸
型号 Model | 规格 Specifications D | 执行器Actuator mm | L | A | H | E | H5-L | K5-L | K5-ΦD | F5-L |
DN10 | 3/8" | Φ50 | 68 | 165 | 120 | 64 | - | 120 | 50.5 | - |
DN15 | 1/2" | Φ50 | 85 | 172 | 137 | 64 | 120 | 120 | 50.5 | 120 |
DN20 | 3/4" | Φ50 | 95 | 178 | 145 | 64 | 130 | 140 | 50.5 | 130 |
DN25 | 1" | Φ50 | 100 | 210 | 165 | 64 | 140 | 160 | 50.5 | 140 |
DN32 | 1-1/4" | Φ63 | 118 | 220 | 180 | 80 | 150 | 175 | 50.5 | 150 |
DN40 | 1-1/2" | Φ63 | 125 | 228 | 190 | 80 | 180 | 190 | 64.0 | 180 |
DN50 | 2" | Φ80 | 145 | 268 | 245 | 100 | 195 | 210 | 77.5 | 195 |
DN65 | 2-1/2" | Φ80 | 185 | 282 | 300 | 100 | 230 | 225 | 77.5 | 230 |
DN80 | 3" | Φ100 | 210 | 368 | 340 | 126 | 250 | 255 | 91.0 | 250 |
DN100 | 4" | Φ125 | 235 | 420 | 395 | 156 | 280 | 280 | 119 | 280 |
