气控连体阀
气控连体阀
公称通径：DN15~25
管道压力：0-1.6MPa
控制压力：0.3-0.8MPa
控制介质：中性气体或空气
密封材料：PTFE
适用介质：水、油、气、等介质
介质温度：-10℃~+180℃ 25℃~220℃
环境温度：-10℃~+80℃
连接形式：法兰式
控制形式：单作用常闭，双作用常闭，双作用自由态
可替代薄膜型切断阀、气体、干燥设备、石油化工、水处理、染整、泡塑机械等。
管道压力：0-1.6MPa
控制压力：0.3-0.8MPa
控制介质：中性气体或空气
密封材料：PTFE
适用介质：水、油、气、等介质
介质温度：-10℃~+180℃ 25℃~220℃
环境温度：-10℃~+80℃
连接形式：法兰式
控制形式：单作用常闭，双作用常闭，双作用自由态
可替代薄膜型切断阀、气体、干燥设备、石油化工、水处理、染整、泡塑机械等。
分享到：
技术参数
管道压力 Fluid pressure | 0-1.6MPa |
控制压力 Control Pressure | 0.3-0.8MPa |

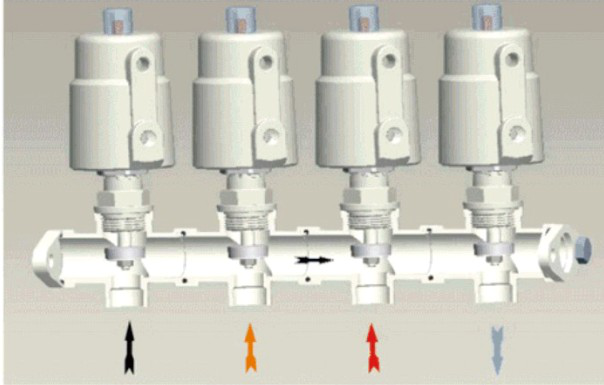

阀门特点 Advantages | 阀门阀体结构采用三通连接方式，可实现快速 的整齐排管，外形轻巧，结构紧凑，性能优良。混料、连接方便 3-Way body; Assembly easily and save space; Best choice for fluid mixing |
控制介质 Control Fluid | 中性气体或空气 Neutral gas,Air |
密封材料 Seals Material | PTFE |
适用介质 Applicable Fluid | 水、油、气、等介质 Water,Oil,Air and other liquid |
介质温度 Fluid Temperature | -10℃~+180℃ 25℃~220℃ |
环境温度 Ambient Temperature | -10℃~+80℃ |
连接形式 Connection Type | 法兰式 Flanged |
控制形式 Control Type | 单作用常闭，双作用常闭，双作用自由态 Normally closed,Double acting with spring,Double acting |

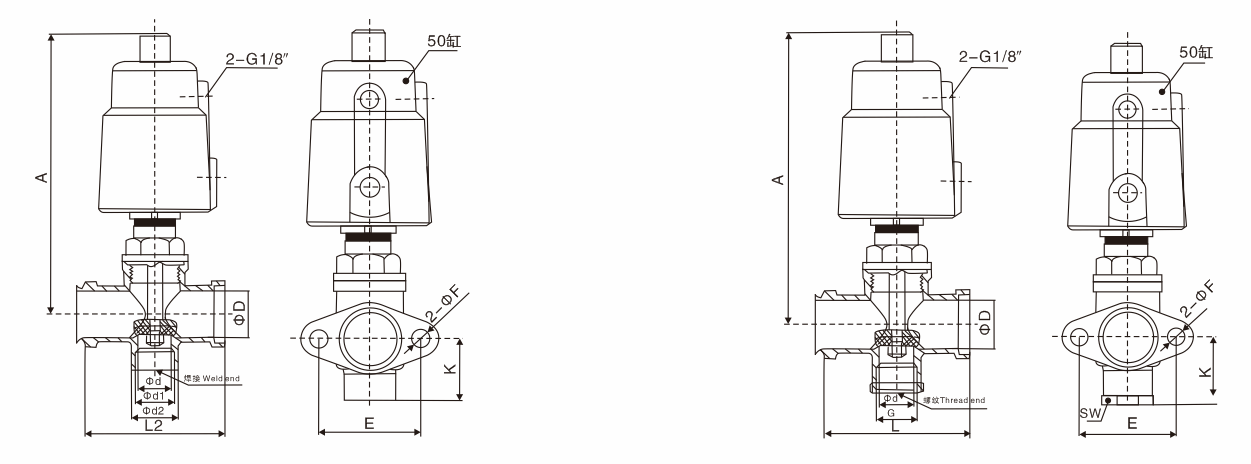

主要外形连接尺寸
焊接
规格Size | A | K | L | D | d | d1 | d2 | ΦE | 2-ΦF | 流量值 Kv(m3/h) | 重量(Kg) weight |
DN20 | 153 | 30 | 76 | 25 | 18 | 21 | 25 | 50 | 8.5 | 8.1 | 1.2 |
DN25 | 153 | 36 | 90 | 32 | 24 | 27 | 32 | 57 | 8.5 | 14.8 | 1.6 |
螺纹
规格 Size | A | K | L | D | d | G | SW | ΦE | 2-ΦF | 流量值 Kv(m3/h) | 重量(Kg) weight |
DN15 | 153 | 35 | 76 | 25 | 18 | 1/2" | 27 | 50 | 8.5 | 8.1 | 1.2 |
DN25 | 153 | 46 | 90 | 32 | 24 | 1" | 39 | 57 | 8.5 | 14.8 | 1.6 |
