黄铜气控阀

产品中心 > 气控阀系列 > 黄铜气控阀
    • 1

黄铜气控阀

产品型号：Q22HD
公称通径：DN15~50
驱动方式：活塞直动式
控制压力：0-0.8MPa
媒介温度：NBR(-10~80℃）EPDM,VITON(-10~150℃）
环境温度：-10℃~80℃
介质：空气，水，油，蒸汽，以及任何中性气体
分享到：

技术参数

阀体/执行器材质

Body/actuator material

阀体为铜，连接件和执行器为铝合金

The valve body is made of copper and the connectors and actuators are made of aluminum

运动方式 Movement way

活塞直动式 The piston is in direct motion

介质 Medium

空气，水，油，蒸汽，以及任何中性气体 Air, water, oil, steam, and any neutral gas

接管口径 Pipe diameter

G1/2"

G3/4"

G1"

G1- 1/4"

G1-1/2"

G2"

通径 Size

13

16

22

32

35

45

Kv(m3 /h)

4

5

10

20

25

40

使用压力范围MPa

Use pressure range MPa

0~0.8

0~0.8

0~0.8

0~0.8

0~0.8

0~0.8

最小控制压力MPa

Minimum control pressure MPa

0.30

0.30

0.32

0.30

0.35

0.32

媒介温度

Medium temperature

NBR(-10~80℃） EPDM,VITON(-10~150℃）

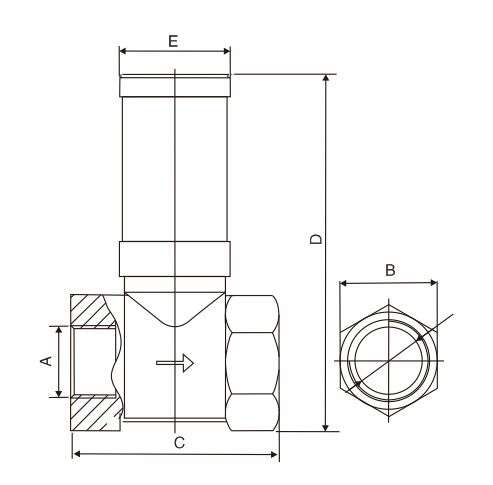

主要外形连接尺寸

接管口径

Pipe diameter

DN

（mm)

执行器尺寸

Actuator size

（mm)



A



B



C



D



E

1/2"

DN15

25

G1/2"

26

46

96

30

3/4"

DN20

32

G3/4"

32

54

108

37

1"

DN25

32

G1"

34

66

118

37

1-1/4"

DN32

40

G1-1/4"

53

80

162

45

1-1/2"

DN40

50

G1-1/2"

54

80

162

55

2"

DN50

63

G2"

66

105

180

68
