三通气控角座阀

公称通径：DN15~25
工作压力：Max1.6MPa
控制压力：0.3-0.8MPa
控制介质：中性气体或空气
阀体材料：CF8M
气缸材料：CF8
密封材料：PTFE
介质温度：-10℃~+180℃
环境温度：-10℃~+80℃
控制形式：单作用常闭，双作用常闭,双作用自由态
连接形式：螺纹式、快装式
适用介质：水、蒸汽、油、中性气体或液体，有机溶剂，酸碱溶液等

分享到：

产品详细

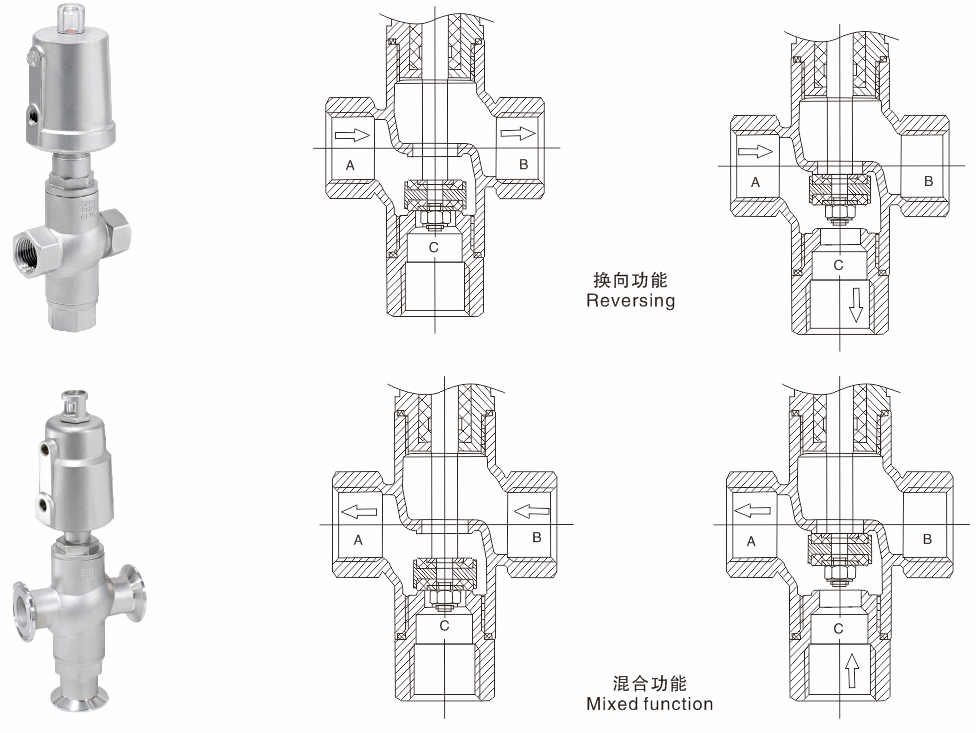

工作原理

本阀门共有三处通孔，可实现换向分流或混合功能，在一定程度上可替代两只两通截止阀。阀门在非工作状态时，由于弹簧力的作用，阀门C 端常闭，B端常开；当执行器活塞被压缩气体作用时，阀门C端打开，B端关闭。双作用形式时，靠压缩空气控制阀门开启与关闭。

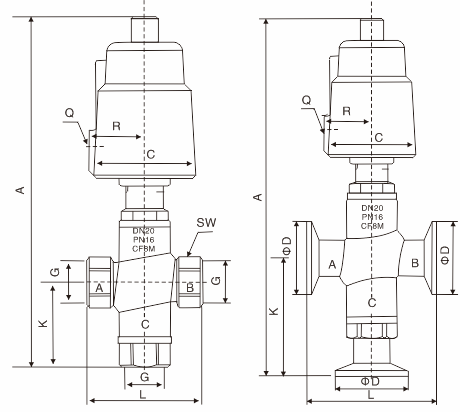

主要外形连接尺寸

螺纹式

规格 Size	执行器 Actuator	Q	C	R	G	A	K	L	SW	重量(kg) Weight
DN15	40	G1/8	50.5	27	1/2"	195	50	68	27	0.91
DN20	50	G1/8	60	33	3/4"	230	60	75	32	1.25
DN25	50	G1/8	60	33	1"	242	68	90	40	1.64

快装式

规格 Size	执行器 Actuator	Q	C	R	D	A	K	L	重量(kg) Weight
DN15	40	G1/8	50.5	27	34	223	80	90	0.99
DN20	50	G1/8	60	33	50.5	246	80	90	1.48
DN25	50	G1/8	60	33	50.5	262	90	100	1.78

压力参数

配置1：单作用正向弹簧

规格 Size	执行器 Actuator	接口 Interfaces	内孔 Inner hole	流量值 Flow value KV (m3 /h)		压差范围Differential pressure range △P(MPa)A→B/ A→C	压差范围Differential pressure range △P(MPa)C→A	控制压力Control the pressure (MPa)
规格 Size	执行器 Actuator	接口 Interfaces	内孔 Inner hole	A→B	A→C	压差范围Differential pressure range △P(MPa)A→B/ A→C	压差范围Differential pressure range △P(MPa)C→A	控制压力Control the pressure (MPa)
DN15	40	1/2″	14	4.1	4.9	0-1.6	1.2	0.4-0.6
DN20	50	3/4″	18	5.8	6.5	0-1.6	0.8	0.3-0.5
DN25	50	1″	24	13.9	14.4	0-1.4	0.4	0.3-0.65

配置2：单作用反向弹簧

规格 Size	执行器 Actuator	接口 Interfaces	内孔 Inner hole	流量值 Flow value KV (m3 /h)		压差范围Differential pressure range △P(MPa)A→B/ A→C	压差范围Differential pressure range △P(MPa)C→A	控制压力Control the pressure (MPa)
规格 Size	执行器 Actuator	接口 Interfaces	内孔 Inner hole	A→B	A→C	压差范围Differential pressure range △P(MPa)A→B/ A→C	压差范围Differential pressure range △P(MPa)C→A	控制压力Control the pressure (MPa)
DN15	40	1/2″	14	4.1	4.9	0-1.6	1.2	0.4-0.6
DN20	50	3/4″	18	5.8	6.5	0-1.6	1.4	0.45-0.65
DN25	50	1″	24	13.9	14.4	0-1.1	0.6	0.45-0.65

配置3：双作用正向弹簧

规格 Size	执行器 Actuator	接口 Interfaces	内孔 Inner hole	流量值 Flow value KV (m3 /h)		压差范围Differential pressure range △P(MPa)A→B/ A→C	压差范围Differential pressure range △P(MPa)C→A	控制压力Control the pressure (MPa)
规格 Size	执行器 Actuator	接口 Interfaces	内孔 Inner hole	A→B	A→C	压差范围Differential pressure range △P(MPa)A→B/ A→C	压差范围Differential pressure range △P(MPa)C→A	控制压力Control the pressure (MPa)
DN15	40	1/2″	14	4.1	4.9	0-1.6	1.6	0.4-0.6
DN20	50	3/4″	18	5.8	6.5	0-1.6	1.6	0.3-0.5
DN25	50	1″	24	13.9	14.4	0-1.4	1.4	0.3-0.65
