腰鼓形切断阀

公称通径：DN15~100
控制功能：(双向或单向)
可选类型：常开型、常闭型
控制压力：0.2-0.5MPa
介质温度：-10℃~220℃
环境温度：-10℃~80℃
体制气体：中性气体、空气

分享到：

特点

1、结构紧凑、重量轻、流量大、成本低;
2、使用寿命是薄膜型切断阀的10倍;
3、气管接口可360°旋转、阀头可拆卸;
4、免维护密封(进口密封圈)。

适用范围

可替代薄膜型切断阀、气体、干燥设备、石油化工、水处理、染整、泡塑机械等。

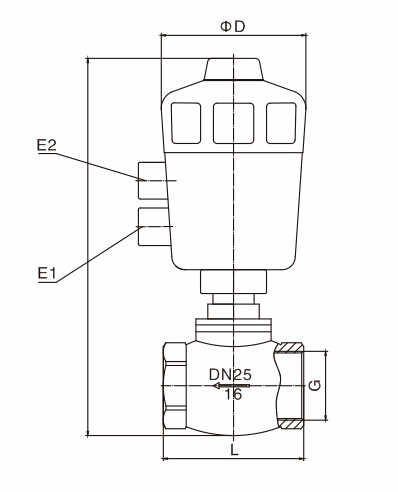

主要外形连接尺寸

阀体材质 Body material	丝口式内孔 Threaded inner boreDN	执行机构尺寸Actuator size ΦD(mm)	阀体长度 Body length L(mm)	Kv值 Value （m3 /n)	最高温度下管道压力 Pipe pressure at highest temperature	先导压力 Pilot pressure	控制压力 Control pressure	流向 Flow direction
CF8	DN15	Φ50	54	3.9	180°≤16bar	3	2.5-5	阀座下方 Underseat
CF8	DN20	Φ50	63	7.5	180°≤16bar	3	2.5-5	阀座下方 Underseat
CF8	DN25	Φ50	75	17	180°≤16bar	3	2.5-5	阀座下方 Underseat
CF8	DN32	Φ63	85	25	180°≤16bar	3.5	2.5-5	阀座下方 Underseat
CF8	DN40	Φ63	99	40	180°≤16bar	3.5	2.5-5	阀座下方 Underseat
CF8	DN50	Φ63	114	50	180°≤16bar	4	2.5-5	阀座下方 Underseat
CF8	DN65	Φ80	129	65	180°≤16bar	4	2.5-5	阀座下方 Underseat
CF8	DN80	Φ100	200	110	180°≤16bar	4	2.5-5	阀座下方 Underseat
CF8	DN100	Φ100	230	135	180°≤16bar	4	2.5-5	阀座下方 Underseat
